高精度鼠標后蓋貼標線 方案書

發布者：萬志智能     時間：2019-05-28

高精度鼠標后蓋貼標線 方案書

方案實施：

在自動化生產日益普及的今天，萬志公司為各行業研發了大量的非標自動化貼標設備。萬志貼標機提供各種特殊貼標要求的產品量身訂做方案。

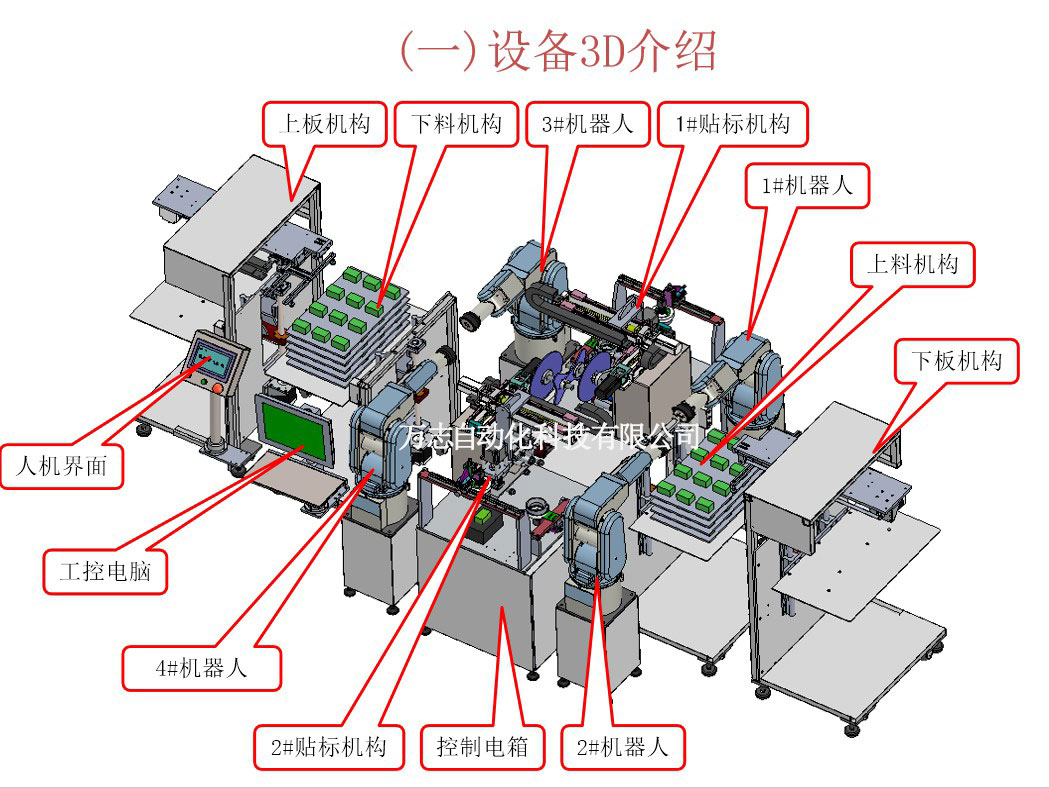

一、設備整體3D介紹

二、高精度鼠標后蓋貼標線設備流程：

1.操作員把產品放置在上料機構上，升降臺上升到一定高度

☆ 適用產品尺寸：按客戶要求訂做
☆ 適用標簽尺寸：按客戶要求訂做；
☆ 效率：約15個/分
☆ 精度：±0.1MM
☆ 適用電源：220V/50HZ；
☆ 整機重量：約400KG
☆ 壓縮空氣壓力 0.5MPa-0.8 MPa ,潔凈干燥的壓縮空氣
☆ 壓縮空氣流量 瞬時≥100L/min
☆ 生產環境 廠房溫度 10℃～40 ℃，廠房相對濕度 10％～60％（無結露）

四、主要配置：

主 要 機 構 配 置	機構名稱	數量	主要使用材料	機構名稱	數量	主要使用材料
	上下板機構	2套	鋁合金、鈑金烤漆	上下料機構	2套	鈑金烤漆
	電箱機構	1套	方通烤漆、鈑金烤漆	人機界面支架	1套	鈑金烤漆
	貼標機構	2套	鋁合金、鈑金烤漆
主 要 電 氣	電氣名稱	數量	品牌	電氣名稱	數量	品牌
	機器人	4套	標配	測物電眼	若干	日本松下
	PLC	1套	日本松下	觸摸屏	1套	威綸7英寸
	電機	10套	雷賽步進	驅動器	10套	雷賽步進
	模組	4套	標配	工控電腦	1套	科飛思
	CCD	4套	標配	氣缸	2套	亞德客

萬志自動貼標機在訂制高精度貼標機方面，經驗豐富，不管是哪種方式都有做過非常多的案例，具體也可以進入網站www.tbyi.cn點擊“訂制專機”查看部份案例，更多詳情或現場配套的案例視頻可以打全國免費客服熱線：400-8860822
